Plug-in Building en Barcelona
proyectos. Estructura
© Adrià Goula
El edificio de oficinas Plug-in se encaja entre las medianeras de un solar pasante del barrio 22@ de Barcelona. Sus interiores se inundan de luz natural gracias al dominante cerramiento acristalado y a los tres patios encañonados, cuyas múltiples facetas generan un rico juego de reflejos. Los treinta boxes de oficinas se apilan en tres bloques paralelos, planteados como ‘esqueletos equipados’. Las sutiles variaciones de sus alineaciones obligan a una interesante, aunque poco evidente, solución estructural.

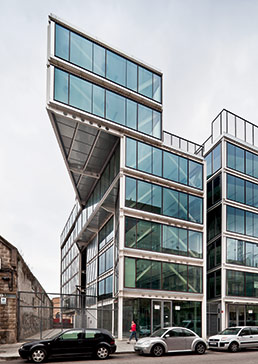

Los planos de cerramiento se pliegan generando multitud de situaciones diversas y gestos como el del extremo norte, donde el pliegue de la envolvente genera un gran voladizo de 5,5 m sobre el pasaje lateral.
© Diego García-Setién y Gonzalo Used

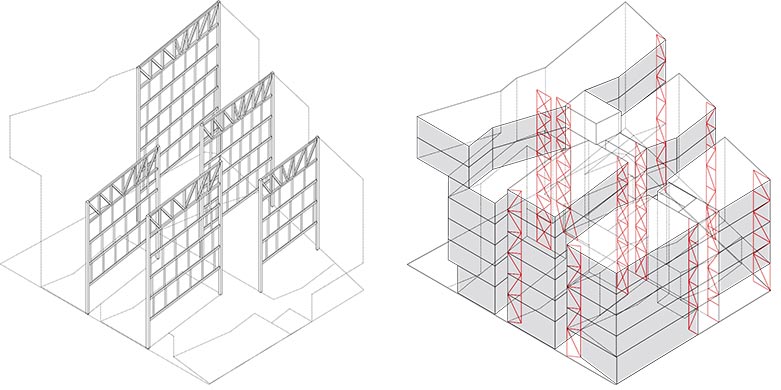

Axonometrías constructivas que muestran la distribución de los pórticos de forjados descolgados.
En la de la izquierda se dibujan los pórticos con cercha tipo Pratt de perfiles HEB y HEA soldados con estructura descolgada mediante tirantes verticales HEA.
En la de la izquierda se dibujan los pórticos con cercha tipo Pratt de perfiles HEB y HEA soldados con estructura descolgada mediante tirantes verticales HEA.
© Adrià Goula
Construcción del volumen en voladizo.

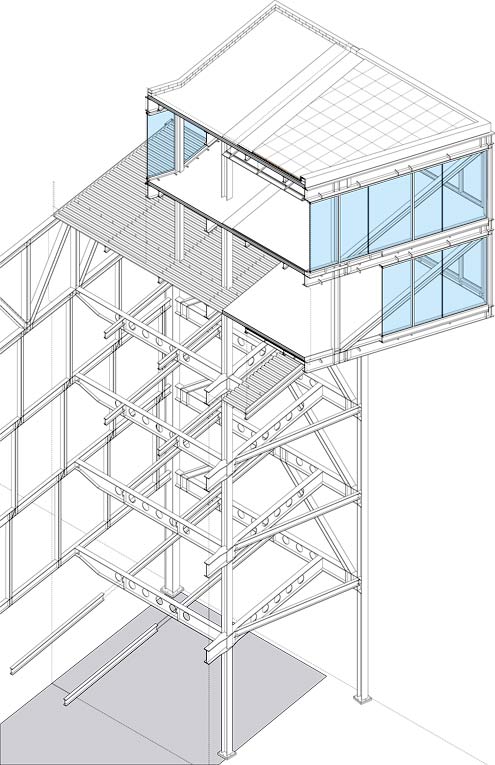

Axonometría constructiva detallando los elementos que forman el volumen en voladizo.
© Diego García-Setién y Gonzalo Used
