Cubierta textil para las piscinas del río Spree en Berlín

Wilk-Salinas Architekten
con Thomas Freiwald

proyectos. Arquitectura textil

El proyecto se ubica en una zona industrial recuperada por la asociación cultural Kulturarena Veranstaltungs GmbH.

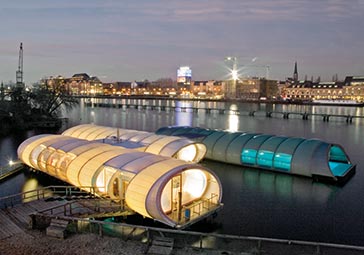

Debido a su ligereza, flexibilidad y facilidad para el montaje, el empleo del material textil resulta óptimo en el proyecto berlinés de Wilk-Salinas Architekten en el río Spree, consistente en la cubierta temporal de una piscina y sus áreas de descanso en la época invernal. Sobre una estructura modular desmontable, de arcos de madera de forma elíptica, se dispone una cubierta textil presostática compuesta por colchones de doble membrana, que forman una envolvente translúcida abierta a las vistas de la ciudad y del entorno del río.

En 2004 el equipo de arquitectos formado por José Pastrana, Felipe Artengo, Fernando Menis con Gilbert Wilk y la artista Susanne Lorenz ganaron el concurso en el que proponían transformar una gabarra de transporte en una piscina con zona de descanso y bar asociada.

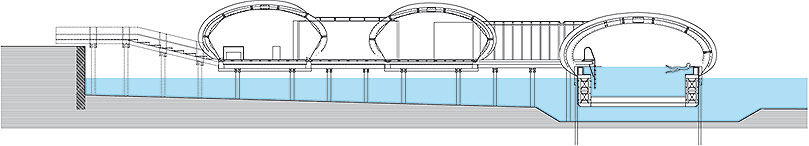

Sección transversal de las plataformas / invierno.

Dos condicionantes fueron decisivos para la elección del sistema de cubierta de la piscina: debería ser muy ligero ya que la estructura portante previa no había previsto una sobrecarga de una estructura nueva más el peso de la nieve en invierno, y que fuera desmontable. Se decidió así utilizar una cubierta mixta de arcos de madera y elementos textiles neumáticos.

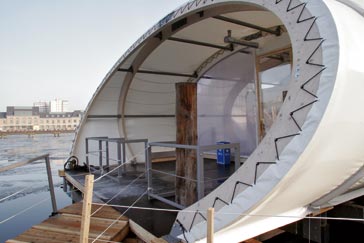

En el cierre de los extremos se emplea el mismo sistema de cuerdas que se usa en los toldos de los camiones.

En el cierre de los extremos se emplea el mismo sistema de cuerdas que se usa en los toldos de los camiones.

Imagen de uno de los extremos de los tubos, acondicionado como terraza exterior cubierta.

El peso de las piezas modulares viene definido por una cuestión económica: que deban poder ser transportadas por tres operarios.

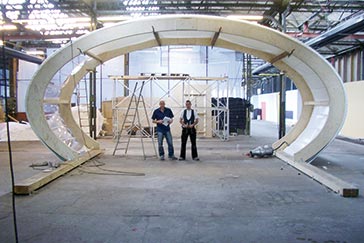

Durante el proceso de diseño se construyeron modelos 1:1 para comprobar la resistencia de las uniones y el comportamiento estructural de los arcos ante las acciones horizontales originadas al presurizar los colchones.

Para alojar los nuevos equipos que controlen las instalaciones necesarias para el funcionamiento del conjunto en invierno, se construye un volumen entre la zona de entrada y de saunas.

Cada uno de los arcos está formado por cuatro láminas de madera encoladas y reforzadas con pernos; el material textil es poliéster-PVC, en el exterior con recubrimiento anti-adherente y con el máximo factor de transmisión luminosa en el interior.

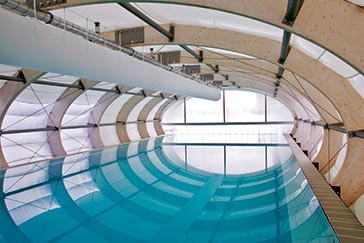

La cubierta de la piscina, de tipo presostático, adquiere su forma y se estabiliza estructuralmente por la presión del aire del interior de los colchones, que ha de mantenerse constante.

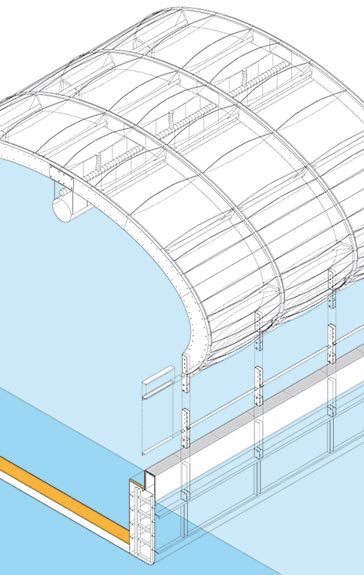

Los arcos de la estructura de madera se fijan al lateral de la gabarra mediante unas piezas de acero atornilladas, cuya unión queda sumergida y por tanto invisible en verano.
