Edificio de Ciencias en la Universidad de Columbia en Nueva York
con Belén Moneo y Jeffrey Brock
proyectos. Análisis constructivo

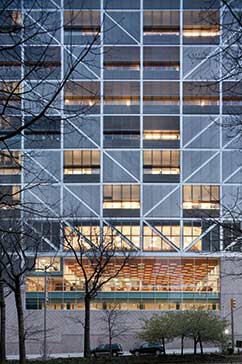

© Michael Moran
El nuevo edificio de Ciencias completa la esquina noroeste del Campus de Columbia, abriendo un nuevo espacio de tránsito a la ciudad. Sus fachadas revelan la presencia de grandes cerchas que le permiten saltar sobre el existente gimnasio Levien, sirviendo así como puente entre los edificio de Física y Química.
Para la fachada del edificio se adoptó un sistema de muro cortina a base de paneles de aluminio anodizado verticales colgados del forjado con difertents soluciones según la presencia de vigas transversales y el el uso interior: fenestrado para los laboratorios, con vidrio transparente tras las lamas para biblioteca y despachos o con lamas paralelas a las vigas y trasdosado opaco.

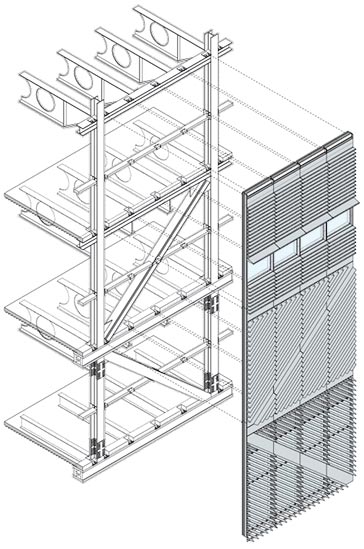

Tipos de paneles de fachada y elementos de estructura. En la fachada, de arriba a abajo, se distinguen un grupo de paneles fenestrados para laboratorios; un grupo de paneles opacos sobre módulo original y un grupo de paneles acristalados con lamas en la biblioteca.
Axonometría constructiva: Diego García-Setién y Gonzalo Used © Tectónica

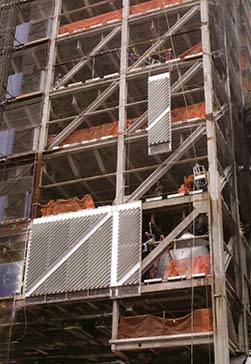

El paño tipo de la retícula estructural de fachada es de 6 x 5,7 m que a su vez se subdivide en cuatro paneles
de 150 x 570 cm.
© Michael Moran

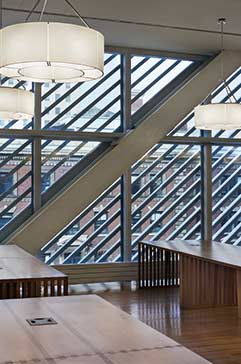

Interior de la biblioteca. Se aprecia el travesaño horizontal de acero que sirve de apoyo intermedio a los paneles, de cara a resistir los empujes o succiones del viento.

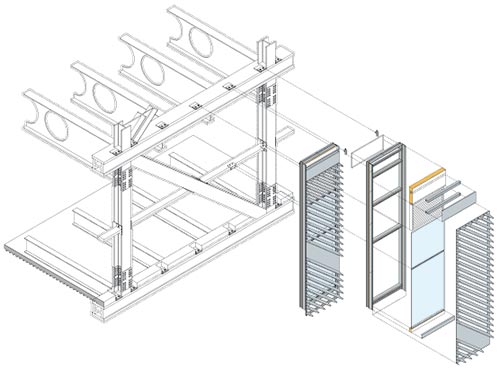

Axonometría constructiva del panel de la biblioteca, el cual, tras los paneles de lamas extruidas de aluminio anodizado, se cierra con acristalamiento transparente con vidrio aislante.
Axonometría constructiva:
Diego García-Setién y Gonzalo Used © Tectónica
Diego García-Setién y Gonzalo Used © Tectónica
